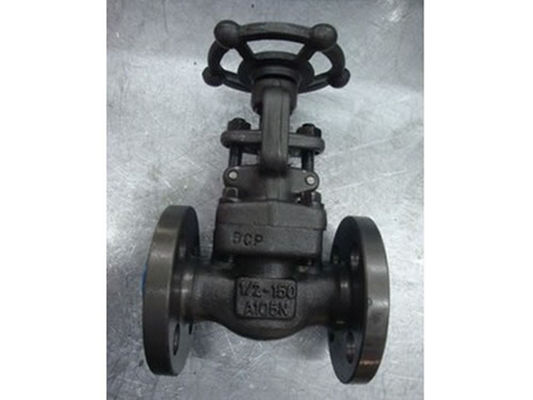

F304 F316 BB Karbon Çelik Kapı Vana, Yükselen Stem Kapı Vanası BS 5352 ASME B16.34

Ürün ayrıntıları:

Menşe yeri:	中国
Marka adı:	GOLD TOP
Sertifika:	API602

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1pcs
Fiyat:	Negotiation
Ambalaj bilgileri:	KONTRPLAKLAR HARF
Teslim süresi:	30days
Yetenek temini:	100 + adet + 30 gün

İletişim

Detaylı ürün tanımı

Boyutu:	NPS 1/4 "~ 2" (DN8 ~ DN50)	Sınıf:	150 ~ 2500 (PN 20 ~ PN420)
Yüz yüze:	ASME B16.10	Malzeme:	Karbon / Paslanmaz / Alaşımlı / Dubleks
düzeltmek:	Karbon / Paslanmaz / Alaşımlı / Dubleks	Ends:	Flanşlı / SW / NPT
Vurgulamak:	dövme çelik kapı valfi , soket kaynak valfı

Geçit Vana Yükselen Gövde BB Karbon Çelik F304 F316 Dövme Çelik Vana BS5352 ASME B16.34

Dövme Çelik Kapı Vana

Genel Özellikler:

Sınıf 150/300/600/800/900/1500/2500
Vidalı / Kaynaklı / Basınçlı Kaput, Katı kama, OS & Y, yükselen gövde.

Tasarım Standartları:
Vana tasarımı: ASME B16.34 - BS5352

Test ve Belgelendirme:
Test: API 598 - BS 6755 Bölüm 1 - ISO 5208 - EN 12266 - MSS SP-61

sertifikasyon:

EN 10204 / DIN 50 049 3.1.B standarttır. 3.1.C, API 600 veya özel
istek üzerine talepler.

Malzemeler:
Tüm valfler, API 600 / ISO 10434'ü sağlayan döşeme ve oturma malzemeleri ile tedarik edilebilir
No.1'i 14A'ya kadar düzeltin.

Boyutlar:
Yüz yüze (uçtan uca): ASME B16.10 - ISO 5752
Flanşlar: ASME B16.5 RF (İstek üzerine RTJ)
Alın kaynağı: ASME B16.25 Soket Kaynağı: ANSI B16.11 Dişli: ASME B 1.20.1

Standart Malzeme Şartnamesi

YOK HAYIR.	Bölüm adı	CS - ASTM	AS to ASTM	SS'den ASTM'ye
YOK HAYIR.	Bölüm adı	A105 tipi	F22 tipi	Tip F304 (L)	Tip F316 (L)
1	Vücut	A105	A182 F22	A182 F304 (L)	A182 F316 (L)
2	Disk	A276 420	A276 304	A276 304 (L)	A276 316 (L)
3	Kök	A182 F6	A182 F304	A182 F304 (L)	A182 F316 (L)
4	Conta	Oluklu SS + grafit		SS + PTFE
5	Bonnet Cıvata	A105	A276 304	A276 F304 () L	A276 F316 (L)
6	Bonnet Bot	A193 B7	A193 B16	A193 B8	A193 B8M
7	Toplu iğne	A276 420		A276 304
8	bez	A276 410		A182 F304 (L)	A182 F316 (L)
9	Bezin Eyebolt	A193 B7	A193 B16	A193 B8	A193 B8M
10	Bez flanşı	A216 WCB		A351 CF8
11	Bez Somunu	A194 2H	A194 4	A194 8	A194 8M
12	Yoke Nut	A276 410
13	Fırınlama Somunu	A194 2H	A194 4	A194 8	A194 8M
14	tabela	SS
15	el çarkı	A197
16	Kök Paketleme	Esnek			PTFE
Uygun Orta		WOGetc		WOGetc	HNO 3, CH 3 OOH vb.
Uygun Sıcaklık		-29 ℃ ~ 425 ℃		-29 ℃ ~ 550 ℃	-29 ℃ ~ 180 ℃

Not: İsteğe bağlı olarak diğer malzemeler de mevcuttur.
CS = Karbon Çeliği, AS = Alaşımlı Çelik, SS = Paslanmaz Çelik;

Boyut (mm) ve Ağırlık (Kg)

NPS	Dönüş.	3/8"	1/2"	3/4"	1"	04/11"	02/11"	2"
NPS	Tam		3/8"	1/2"	3/4"	1"	04/11"	02/11"	2"
L		79	79	92	111	120	152	172	200
'H (AÇIK)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
Ağırlık	Bulonlu	1.9	1.9	2.1	3.5	6	7.5	11.4	14.6
Ağırlık	kaynaklı	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

Dövme çelik glob valf 900Lb ~ 1500Lb

Standart Malzeme Şartnamesi

YOK HAYIR.	Bölüm adı	CS - ASTM	AS to ASTM	SS'den ASTM'ye
YOK HAYIR.	Bölüm adı	A105 tipi	F22 tipi	Tip F304 (L)	Tip F316 (L)
1	Vücut	A105	A182 F22	A182 F304 (L)	A182 F316 (L)
2	Disk	A276 420	A276 304	A276 304 (L)	A276 316 (L)
3	Kök	A182 F6	A182 F304	A182 F304 (L)	A182 F316 (L)
4	Conta	Oluklu SS + grafit		SS + PTFE
5	kaput	A105	A276 304	A276 F304 (L)	A276 316 (L)
6	Bonnet Cıvata	A193 B7	A193 B16	A193 B8	A193 B8M
7	Toplu iğne	A276 420		A276 304
8	bez	A276 410		A182 F304 (L)	A182 F316 (L)
9	Bezin Eyebolt	A193 B7	A193 B16	A193 B8	A193 B8M
10	Bez flanşı	A216 WCB		A351 CF8
11	Bez Somunu	A194 2H	A194 4	A194 8	A194 8M
12	Yoke Nut	A276 410
13	Fırınlama Somunu	A194 2H	A194 4	A194 8	A194 8M
14	tabela	SS
15	el çarkı	A197
16	Kök Paketleme	Esnek Grafit		PTFE
Uygun Orta		WOGetc	WOGetc	HNO 3, CH 3 OOH vb.
Uygun Sıcaklık		-29 ℃ ~ 425 ℃	-29 ℃ ~ 550 ℃	-29 ℃ ~ 180 ℃

Not: İsteğe bağlı olarak diğer malzemeler de mevcuttur.
CS = Karbon Çeliği, AS = Alaşımlı Çelik, SS = Paslanmaz Çelik;

Boyut (mm) ve Ağırlık (Kg)

NPS	Dönüş.	3/8"	1/2"	3/4"	1"	04/11"	02/11"	2"
NPS	Tam		3/8"	1/2"	3/4"	1"	04/11"	02/11"	2"
L		92	111	111	120	152	172	200	220
'H (AÇIK)		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
wieght	Bulonlu	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
wieght	kaynaklı	2.0	3.4	3.3	6	5.6	10.3	14.2	18.0
