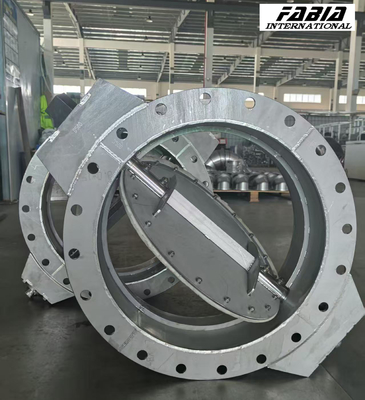

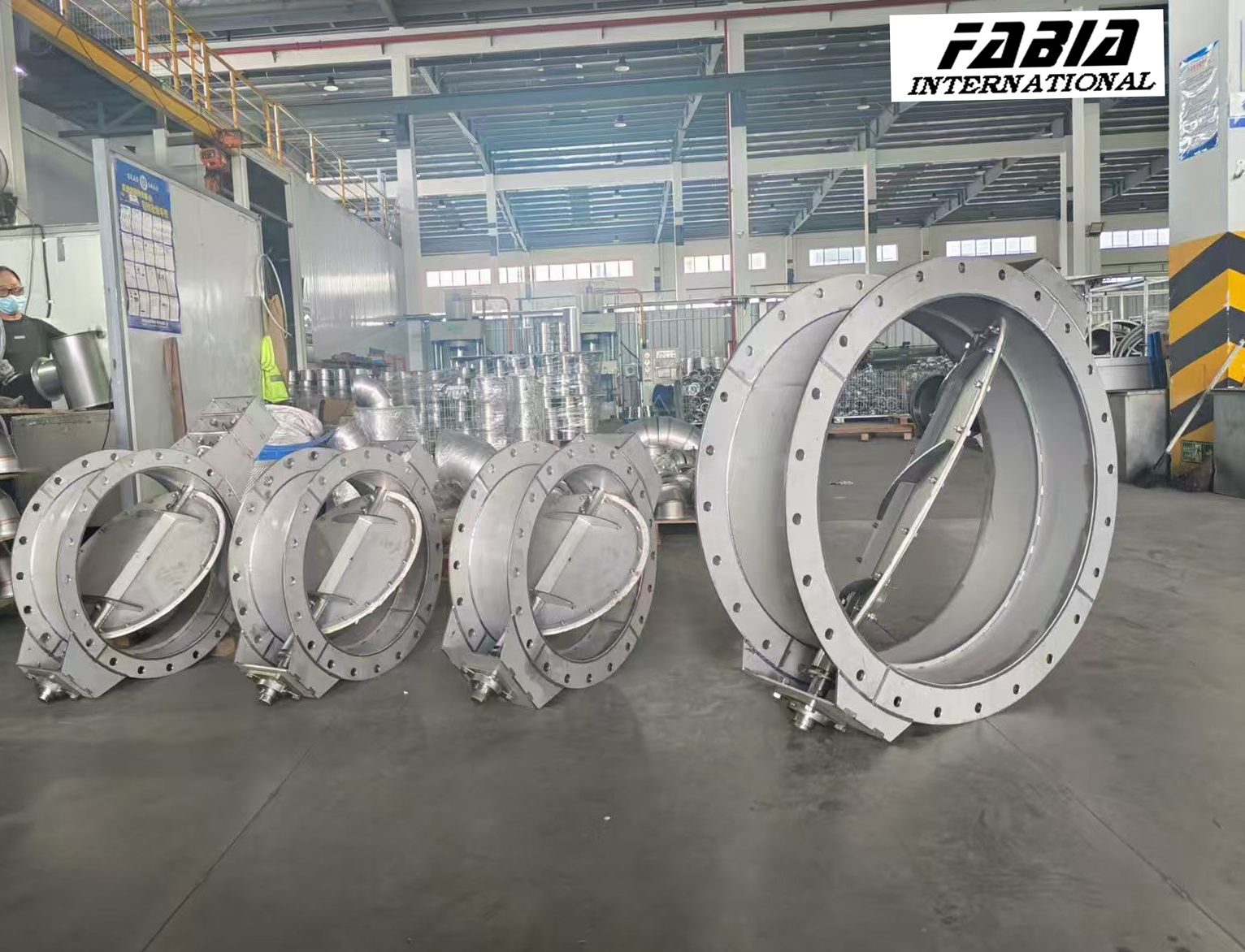

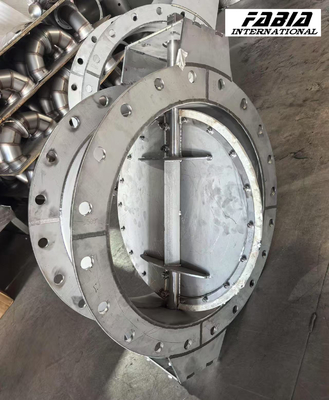

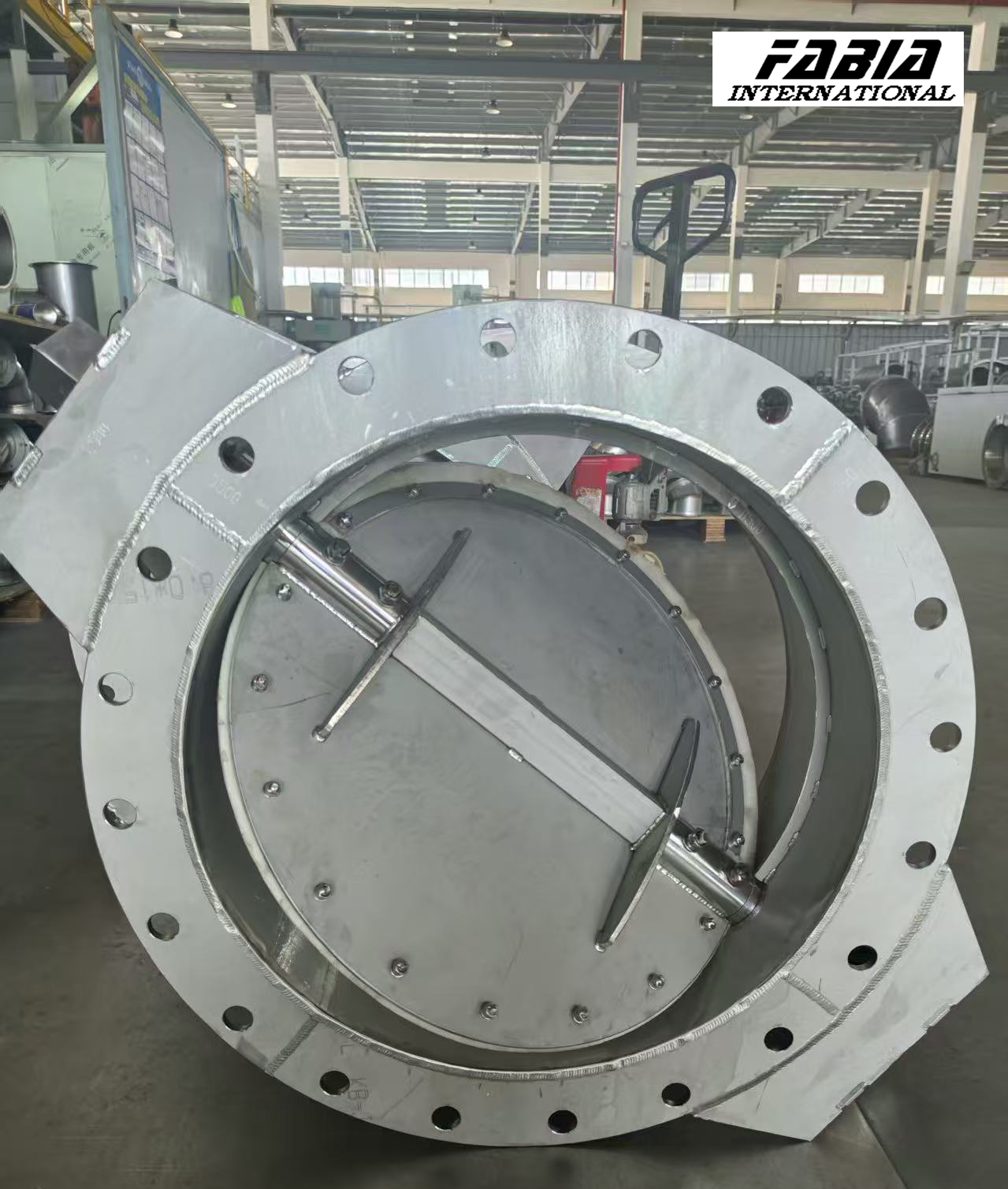

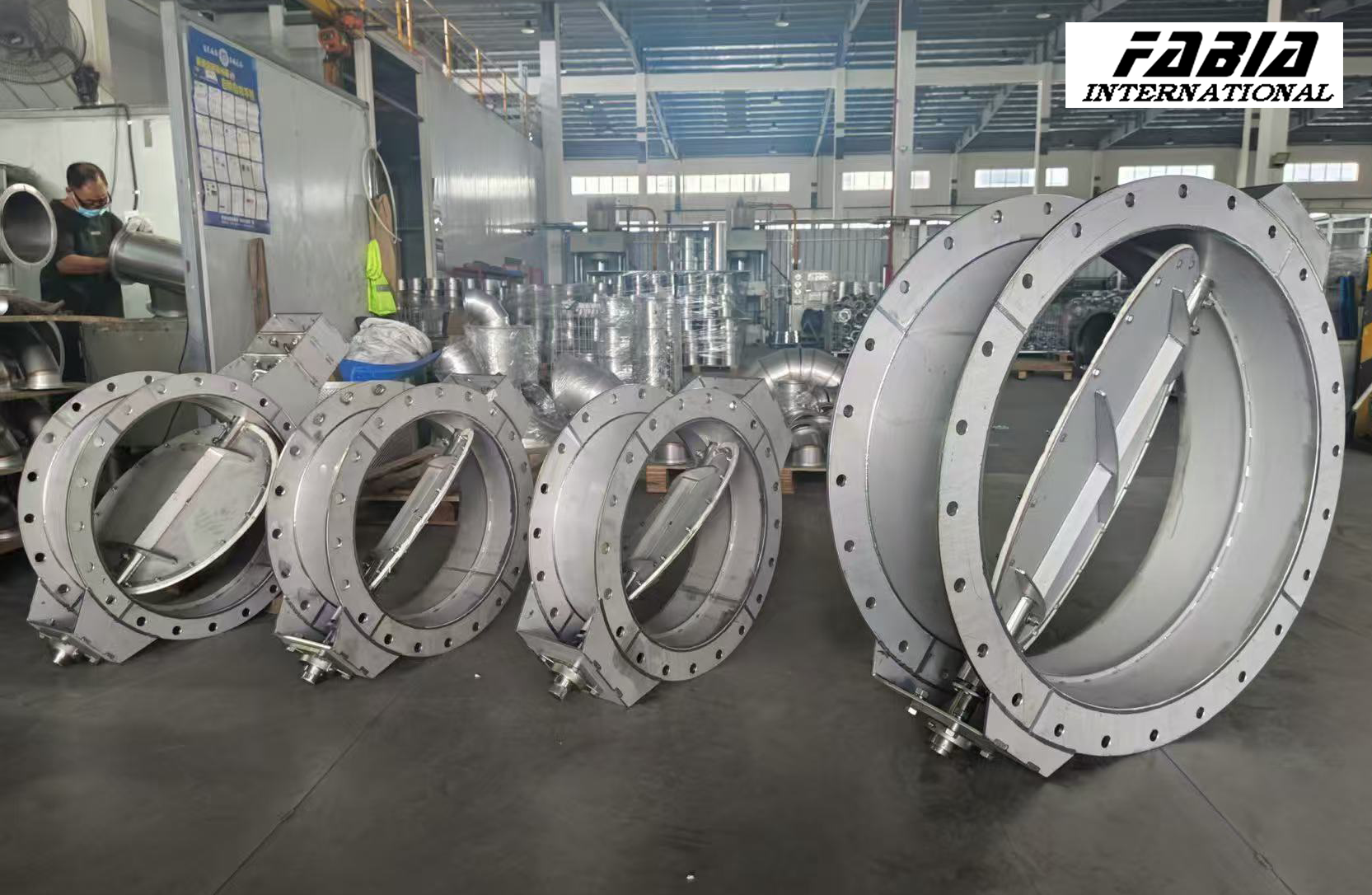

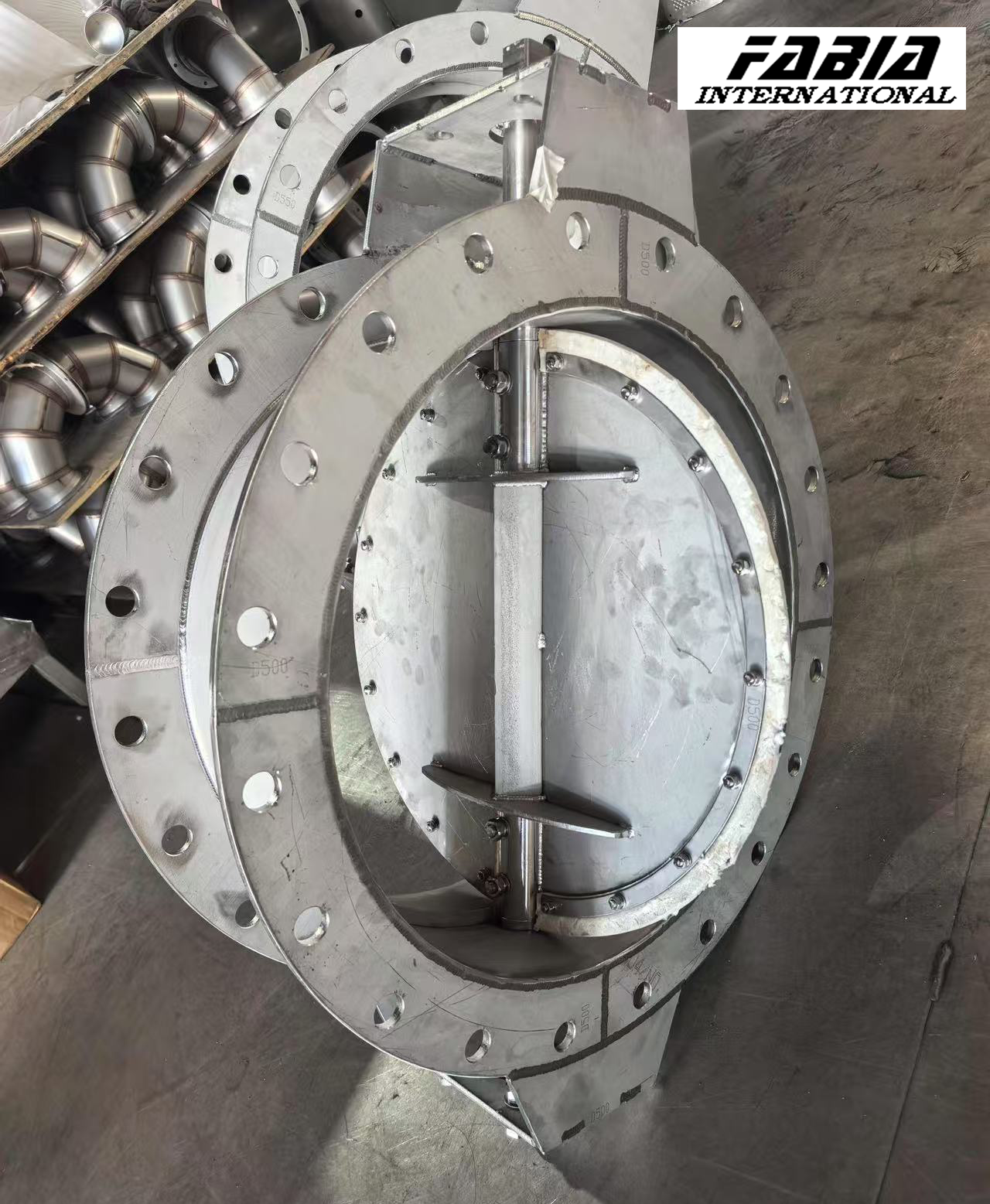

Duman gazı kelebek valfi Endüstriyel kelebek valfi Hava valfi

‌Baca Gazı Kelebek Vanalarının Temel Çalışma İlkeleri:

1. ‌Dönme Kontrol Mekanizması:‌
   Disk, hızlı açma/kapama ve akış düzenlemesi için 90° döner. Çift yönlü akış tasarımı, hem ileri hem de geri ortam yönlerini destekler.
2. ‌Tahrik ve Konumlandırma:‌
   Elektrikli aktüatör, motor tahriki ve dişli redüksiyonu aracılığıyla dönme açısını hassas bir şekilde kontrol ederek duyarlı çalışma sağlar. Dahili limit anahtarları, doğru konumlandırmayı garanti eder.
3. ‌Yüksek Sıcaklıkta Sızdırmazlık Optimizasyonu:‌
   Disk ve yatak arasındaki düzlemsel sızdırmazlık—elastik malzeme yataklarla birleştirilmiş—temas basıncını otomatik olarak ayarlar, böylece yüksek sıcaklıklı baca gazı ortamlarında (örneğin, kükürt giderme sistemleri) güvenilir sızdırmazlık bütünlüğü sağlar.

4. Baca Gazı Kelebek Vanalarına Giriş

   Baca gazı kelebek vanaları, yüksek sıcaklık, yüksek basınç ve aşındırıcı gaz ortamları (örneğin, baca gazı, toz, sıcak hava) için tasarlanmış özel kontrol vanalarıdır. Endüstriyel havalandırma, çevresel toz giderme ve enerji sistemlerinde yaygın olarak kullanılırlar ve aşağıda beş açıdan sistematik olarak tanıtılmaktadır: temel tanım, çalışma prensipleri, yapısal tipler, temel özellikler ve tipik uygulamalar.

5. Tanım ve Genel Bakış‌

   Baca gazı kelebek vanaları, dönme hareketi yoluyla ortam akışını düzenlemek, yönlendirmek, birleştirmek veya değiştirmek için dairesel bir disk yapısı kullanır. Öncelikli olarak yüksek sıcaklıklı bacalar ve kükürt giderme sistemleri gibi zorlu ortamlarda kullanılırlar. Temel işlevleri şunları içerir: ‌akış düzenlemesi‌, ‌basınç kontrolü‌, ve ‌ortam izolasyonu‌, ‌düşük akış direnci‌, ‌hızlı çalıştırma‌, ve ‌kolay bakım‌ avantajları sunar.

6. ‌Çalışma Prensibi‌

   Vana, vanayı 0° (kapalı) ve 90° (açık) arasında hareket ettirmek için vana milini döndüren harici bir tahrik (örneğin, manuel kol, elektrikli/pnömatik aktüatör) aracılığıyla çalışır:

   • ‌Açma/Kapama Kontrolü‌:
     • Boru hattı eksenine paralel: ‌Tam açık‌ (minimum akış direnci).
     • Eksene dik: ‌Tamamen kapalı‌ (sıfır ortam sızıntısı).
   • ‌Sızdırmazlık Mekanizması‌:
     • Disk ve yatak, ‌düzlemsel sızdırmazlık‌ veya elastik malzemeler (örneğin, EPDM kauçuk) aracılığıyla bir sızdırmazlık arayüzü oluşturur.
     • Kapalı konumda, yatak sıkıştırma altında deforme olarak sızdırmazlık basıncı oluşturur (sızdırmazlık sınıfı ‌ANSI Sınıf VI‌ kadar).
   • ‌Çalıştırma Modları‌:
     • ‌Manuel‌: El çarkı ölçeği ile açıklığı ayarlayın.
     • ‌Elektrikli/Pnömatik‌: Aktüatör, hassas akış kontrolü ve otomatik çalışma için 4–20mA sinyalleri alır.







     •  Yapı ve Sınıflandırmalar‌

       Eksantriklik tasarımına göre sınıflandırılır:

       • ‌Merkez Hattı Tipi‌:
         Mil, disk merkezi ile hizalanır; çift yönlü sızdırmazlık; ultra düşük akış direnci; düşük basınçlı, yüksek akışlı sistemler için idealdir (örneğin, havalandırma kanalları).
       • ‌Eksantrik Tip‌:
         • Tek/Çift/Üçlü ofset tasarımlar, yüksek basınç/sıcaklık altında sürtünmeyi azaltır ve conta dayanıklılığını artırır (örneğin, üçlü ofset, 650°C'ye kadar aşırı sıcaklıklara uygundur).
       • ‌Malzeme Seçimi‌:
         • Gövde: Karbon çeliği/paslanmaz çelik.
         • Disk/Conta Halkası: Korozyona/aşınmaya dayanıklı alaşımlar (304H paslanmaz çelik, dubleks çelik, Hastelloy®).
         • Yatak: Aşınma direnci için tungsten karbür kaplama.
       • ‌Yenilikçi Tasarımlar‌:
         • ‌Dört çubuklu bağlantı mekanizması‌ (tahrik kolu, tahrik edilen kol vb.) çalışma sırasında diski yataktan dikey olarak kaldırır, sürtünmeyi en aza indirir ve basıncı eşit olarak dağıtarak conta ömrünü uzatır.
